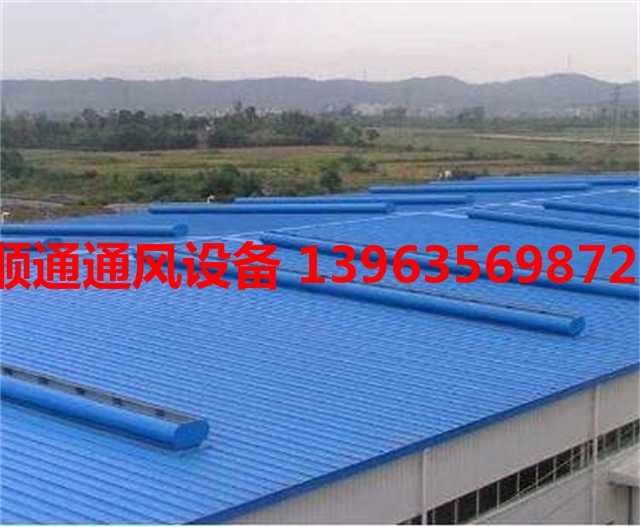

通風氣樓

　　電動采光排煙天窗以采光為主，通風為輔，排煙為要功能的天窗式。材料可選擇夾層玻璃、安全玻璃、聚碳酸酯采光板、玻璃纖維聚酯采光板等：

　　1、電動采光通風天窗適用于以采光為主，通風為輔的建筑。

　　2、其完全開啟時，排煙量 大，一字型天窗 大開啟角度為90°。

　　3、電動采光通風天窗窗體上面與安裝面平行，風阻系數小。

　　4、天窗的氣密、水密、抗風壓性能均符合GB/T7106-2008的規定;采光性能符合GB/T11976-2002的規定。

　　5、電動采光通風天窗窗框材料采用鋁合金型材，其抗拉強度為160N/mm，屈服強度為110N/sup2，硬度HV≥58、壁厚為1.4。

　　6、電動采光通風天窗采光材料可選擇夾層玻璃、安全玻璃、聚碳酸酯采光板、玻璃纖維聚酯采光板等，再選用材光材料時注明采光材料。

　　①在安裝前，預先核對基礎是否有誤差,如誤差超過允許范圍，須整改達到要求后方可安裝通風器。

　　②確定基礎無誤后，確定通風器的基礎與業主提供的基礎 連結點，并校平基礎，確保偏差不大于3mm的要求。

　　每條通風器都有一定數量的連桿，連桿安裝位置在通風器墻架上已預留連接螺栓孔，連桿用于連接和固定通風器墻架，連桿與墻架用螺栓聯接固定，每螺栓配一螺母雙平墊。

　　泛水板與連接框用鉆尾螺釘聯接，鉆尾螺釘每兩支之間距離在45cm~50cm之間，泛水板接頭交疊處用鉚釘聯接，鉚釘距離控制在30cm左右，泛水板扣于屋面板上，在泛水板與屋面壓型板波峰交疊處，泛水板需剪開槽口，泛水板與屋面壓型板波峰交疊處需打鉚釘，鉚釘上方需打防水膠。

　　水槽是集水槽與排水槽的總稱，集水槽安裝在擋雨板下方，集水槽接頭交疊處需打足夠的防水膠，防止因雨季常期集水而出現漏水、滲水現象;集水槽與泄水槽連接用鉚釘聯接，接縫處需打防水膠;泄水槽與水槽托桿用鉆尾螺釘固定，每泄水槽打一支鉆尾螺釘。

　　擋雨板與連桿用鉆尾螺釘固定，擋雨板每波峰與波谷間一個鉆尾螺釘，擋雨板與連桿交疊處均需打鉆尾螺釘。每兩塊擋雨板疊縫處需平整，不得有縫隙。必要時使用鉆尾螺釘使之密合。

　　脊瓦與擋雨板用鉚釘固定，脊瓦與擋雨的每波谷打一鉚釘，釘上打防水膠，打釘時不得有空洞，如有空洞需及時補上防水膠。

　　兩側護板與墻架用鉆尾螺釘，每波谷側下部打一支鉆尾螺釘，打釘時不得有空洞，如出現空洞需立即用防水膠補上;兩側護板的寬度方向接縫交疊處用鉚釘聯接，鉚釘距離400mm左右，打鉚釘時不得出現空洞，如果出現空洞，需用防水膠補上。

　　兩端護板與墻架用鉆尾螺釘固定，每波谷一個鉆尾螺釘。兩端護板寬度方向接縫交疊處用鉚釘聯接，鉚釘間距400mm。

　　每條通風器根據長度有不同數量的墻架，按每3米一個單元或特殊單元均分安裝于現場鋼構公司制作的基礎上。通風器底腳與基礎采用專用連接件，固定前先將相鄰的兩個墻架或底座固定在指定位置上，然后測量相鄰兩墻架和底座的直線距離誤差和對角誤差，直線距離誤差和對角誤差不得超過3mm，誤差在允許范圍內時將通風器墻架與基礎固定牢固，依次安裝到 后一個墻架。每條通風器有雙倍通風器單元數量的連接框，連接框用于連接和固定通風器墻架，連接框與墻架用螺栓聯接固定，每螺栓配一螺母雙平墊。
